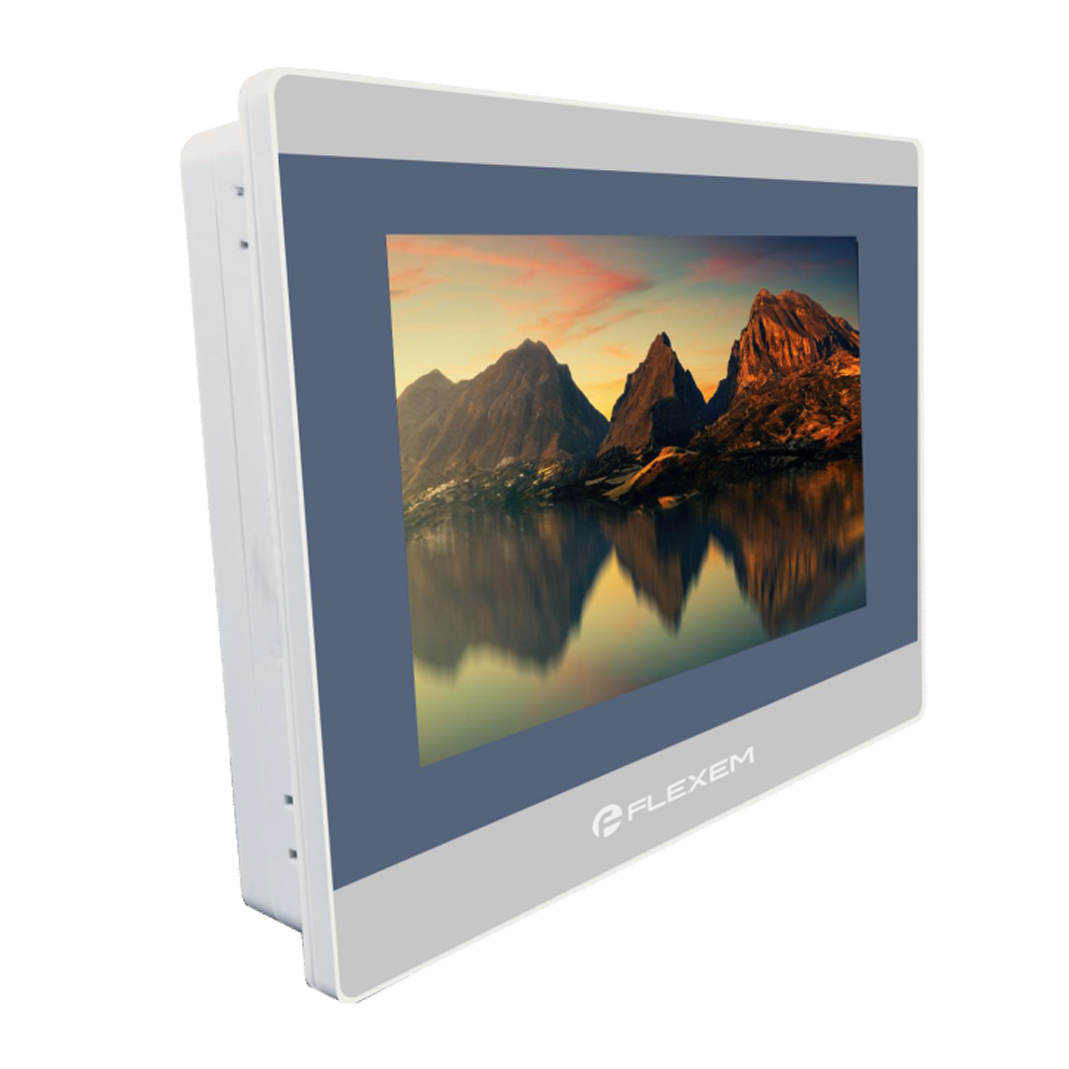

Flexem endüstriyel dokunmatik ekran FE9000 serisi HMI, yeni nesil bir HMI olup Flexem dokunmatik ekran 6000 serisi IIOT HMI fonksiyonlarını genişletir. Endüstriyel ABS ekonomik çerçeve, düşük maliyet ve yüksek güvenilirlik sunar.
Tamamen yeni modül, daha pratik bir kullanım sunar, ön yüzü yeniden tasarlanmış ve daha yüksek renk kalitesi ile yüksek çözünürlüklü HMI özelliklerine sahiptir.
FLink IOT modülü seçerek doğrudan IOT HMI'ya yükseltme yapabilir ve tam kapsamlı Flexem IOT bulut hizmetlerinden yararlanabilirsiniz.
|
|||
| Ekran | 7” 16:9 TFT LCD | ||
| Çözünürlük | 1024×600 piksel | ||
| Renk | 24-bit | ||
| Parlaklık | 350 cd/m² | ||
| Arka Aydınlatma | LED | ||
| LCD Ömrü | 50.000 saat | ||
| Dokunmatik Ekran | 4-hatlı Endüstriyel Dirençli HMI | ||
| İşlemci | 1G ARM Cortex-A8 | ||
| Bellek | 256MB FLASH+512MB DDR3 | ||
| Gerçek Zamanlı Saat (RTC) | Dahili RTC | ||
| Ethernet | 1-hat 10M/100M otomatik algılamalı | ||
| SD Kart | Desteklenir | ||
| USB Port | 1 USB Slave 2.0 Port, 1 USB Host 2.0 Port | ||
| Program Yükleme | USB Slave/USB bellek | ||
| Seri İletişim Portu |
COM1:RS232/RS485/RS422 COM2:RS485 COM3:RS232 |
||
| LCD Görüş Açısı (Ü/Alt/Sol/Sağ) | 85'/85'/85'/85' | ||
|
|||
| Nominal Güç | < 10W | ||
| Nominal Gerilim | DC24V, çalışma aralığı DC 9V~28V | ||
| Güç Koruma | Yıldırım ve aşırı gerilim korumalı | ||
| Güç Kesintisi | < 5mS | ||
| CE & RoHS |
EN61000-6-2:2005, EN61000-6-4:2007 standartlarına uygun, RoHS uyumlu, yıldırım ve aşırı gerilim ±1KV, Grup Darbe |
||
|
±2KV, Statik temas 4KV, hava deşarjı 8KV |
|||
|
|||
| Çalışma Sıcaklığı | 0~50℃ | ||
| Depolama Sıcaklığı | -20~60℃ | ||
| UV Koruması | Doğrudan güneş ışığı gibi yüksek UV ortamlarda çalıştırmayınız. | ||
| Ortam Nem Oranı | %10~90 RH (yoğuşmasız) | ||
| Titreşim Direnci | 10~25Hz (X, Y, Z yönünde 2G/30 dakika) | ||
| Soğutma | Doğal Soğutma | ||
|
|||
| Koruma Sınıfı | Ön panel IP65 (düz panel montaj ile), arka kapak IP20 | ||
| Mekanik Yapı | Mühendislik Plastik | ||

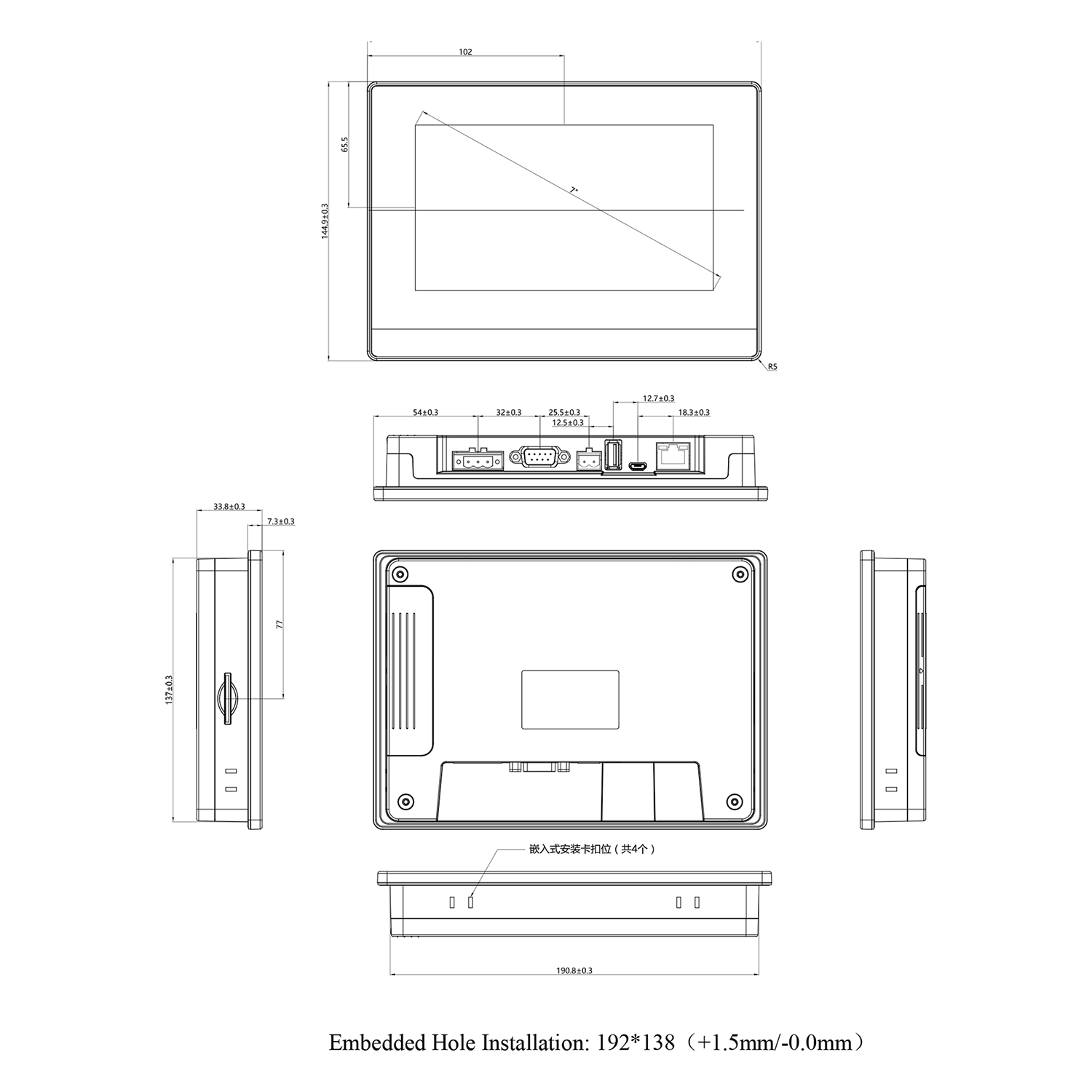

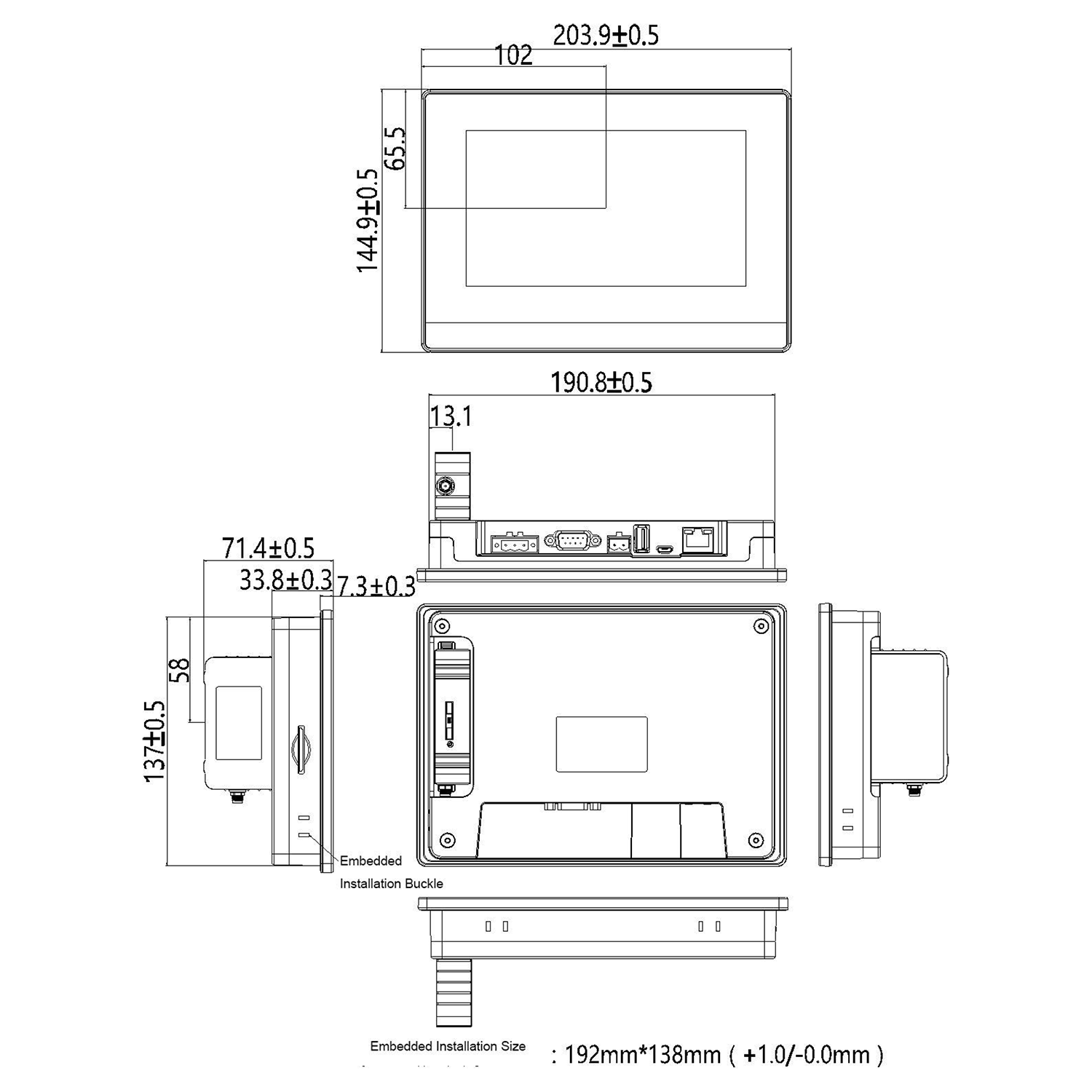

| Montaj Deliği Boyutu | 192mm×138mm | ||
| Cihaz Boyutu | 204mm×145mm×33.8mm | ||
| Ağırlık | Yaklaşık 560 g | ||
 |
|||
|---|---|---|---|

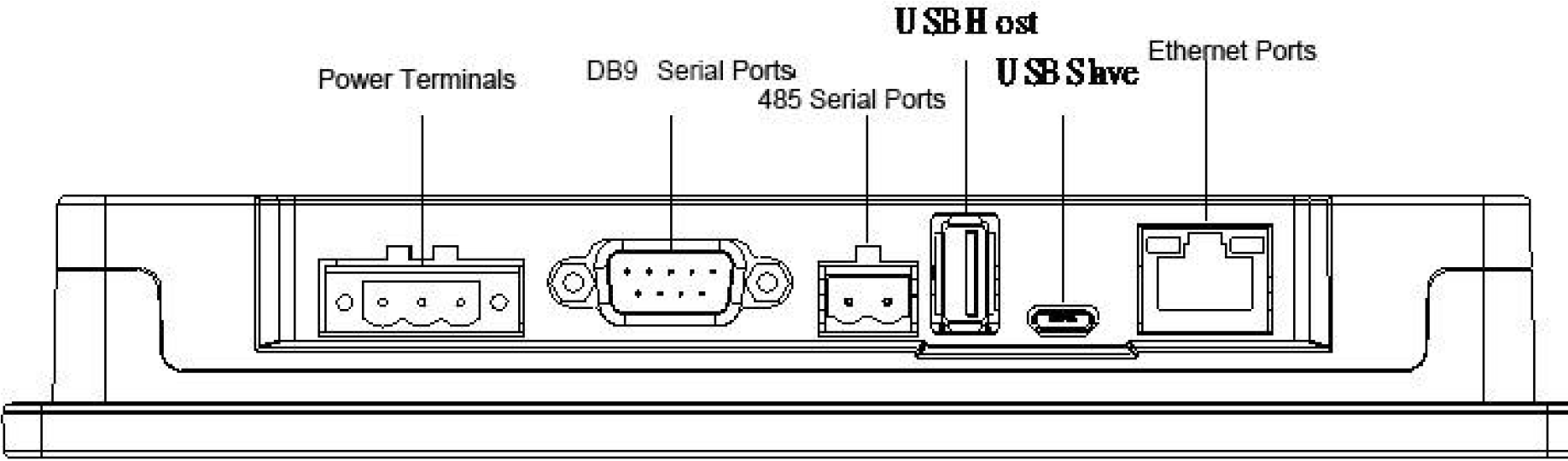

| Güç Terminali (Pin1~3 soldan sağa) | |||
 |
Pin1 | FG (Toprak) | |
| Pin2 | 0V | ||
| Pin3 | DC24V | ||
| DB9 Seri Port Terminali | |||
 |
Tanım | COM1 | COM3 |
| Pin1 | Rx-(B) (COM1 RS422/485-) | ||
| Pin2 | RxD (COM1 RS232) | ||
| Pin3 | TxD (COM1 RS232) | ||
| Pin4 | Tx- (COM1 RS422) | ||
| Pin5 | GND (Toprak) | ||
| Pin6 | Rx+(A) (COM1 RS422/485+) | ||
| Pin7 | RxD (RS232) | ||
| Pin8 | TxD (RS232) | ||
| Pin9 | Tx+ (COM1 RS422) | ||
| 485 Terminali (Pin1~2 soldan sağa) | |||
 |
Pin1 | A+ (COM2 RS485) | |
| Pin2 | B- (COM2 RS485) | ||
| Ethernet Portları | |||
 |
RJ45 | Kontrolörlerle Ethernet bağlantısı veya sunucu bağlantısı için kullanılır. | |
| USB Host | |||
 |
USB Type A | USB bellek ve barkod okuyucu gibi cihazların bağlanması için kullanılır. | |
| USB Slave | |||
 |
Micro USB | Program yükleme ve test için kullanılır. | |
| FLink Genişletme Modülü | |||
 |
Genişletme Modülü Yuvası | Modüller: FLink, FLink-2G(-A), FLink-4G(-A), FLink-4G(-C), FLink-WiFi(-A) | |
Donanım Parametreleri
