Yeni Nesil Tek Eksen AC Servo

Sınırları Zorlayan Hız.
62.5 µs Akım Döngüsü.

Estun'un yeni SUMMA platformu üzerine inşa edilen ED3L serisi; 3.5 kHz hız döngüsü bant genişliği ve 125 µs EtherCAT senkronizasyonu ile CNC, paketleme ve robotik uygulamalarında optimum maliyet ve kusursuz tepkime sunar.

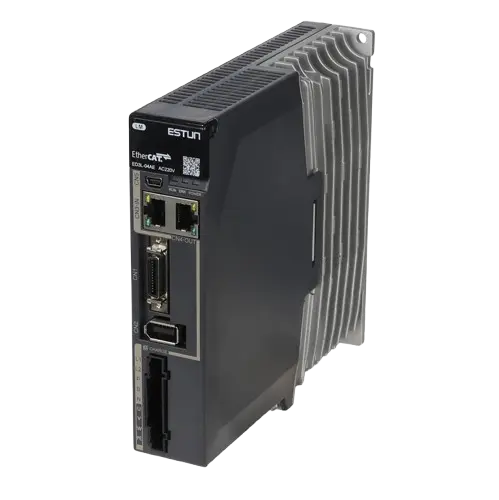

Estun ED3L servo sürücü ED3L SERIES
125 µs
EtherCAT Senkronizasyon
SIL3
Safe Torque Off (STO)
3.5 kHz
Hız Döngüsü Tepkisi
Auto-Tune
Dinamik Yük Adaptasyonu

Mühendislik Üstünlükleri

SUMMA mimarisinin getirdiği donanımsal ve yazılımsal yenilikler, devreye alma süresini minimize ederken üretim verimliliğini maksimize eder.

62.5 µs Akım Döngüsü

Geleneksel sürücülere kıyasla akım döngüsü işleme süresi 62.5 mikrosaniyeye düşürülmüştür. Bu sayede motor tork dalgalanmaları sıfıra yaklaşır ve rijit mekaniklerde mükemmel yüzey kalitesi elde edilir.

EtherCAT 125µs

Tuning-Free Modu

Atalet değişimlerini anlık algılayan gelişmiş algoritma. Parametre girmeden, yük değişimlerinde dahi stabil çalışma sağlayan offline ve online auto-tuning desteği.

Tam Frekans Titreşim Bastırma

1 Hz ile 5000 Hz arasındaki mekanik rezonansları sönümler. Robotik kollar ve paketleme makinelerinde uç eleman salınımlarını azaltarak üretim hızını yükseltir.

Bitişik Montaj & Ortak DC Bus

Pano içi yerleşimde yan yana sıfır boşlukla montaj imkanı sağlayan bağımsız hava kanalı tasarımı. Ortak DC Bus desteği ile çok eksenli sistemlerde enerji tasarrufu sağlar.

Donanım Spesifikasyonları

ED3L serisinin elektriksel ve donanımsal limitleri.

Uyumlu Motorlar: EM3A, EM3J, EM3G, EM3D, EM3L
Parametre Değer / Açıklama
Güç Aralığı 50 W – 7.5 kW
Besleme Gerilimi AC 200V / AC 400V seçenekleri
Haberleşme Arayüzleri EtherCAT PROFINET CANopen Modbus RTU / USB
Dinamik Performans Hız Döngüsü: 3.5 kHz | Akım Döngüsü: 62.5 µs
Uluslararası Sertifikalar CE, UL, FS (Functional Safety), RoHS
Ekstra Donanım Fonksiyonları PSO Flying Shot, Wrap-around koruma, uzun kablo desteği
Yazılım ve Doküman Merkezi

Estun ED3L Servo Sürücü Kaynak Merkezi

Devreye alma yazılımları, parametre kılavuzları, fieldbus dosyaları ve CAD verileri tek merkezden güvenli şekilde indirilebilir.

35
Toplam Dosya
4
Devreye Alma Yazılımları
1
Sürücü Firmware Dosyaları
1
ED3L sahayolu dosyları
5
Kullanım Kılavuzları
24
3D ve 2D CAD Verileri

Devreye Alma Yazılımları

Estun ESView V4 osiloskop ve konfigürasyon yazılımı.

4 dosya

ESView V3.3.6.2 Setup

ZIP

ZIP formatında indirilebilir teknik dosya.

ZIP 83.61 MB ESView V3.3.6.2 Setup.zip
İndir

ESView V4.1.2.1027Setup

ZIP

ZIP formatında indirilebilir teknik dosya.

ZIP 73.65 MB ESView V4.1.2.1027Setup.zip
İndir

Installation of the Driver for Esview V4

MP4

MP4 formatında indirilebilir teknik dosya.

MP4 4.67 MB Installation of the Driver for Esview V4.mp4
İndir

windows drivers

RAR

RAR formatında indirilebilir teknik dosya.

RAR 8.67 MB windows_drivers.rar
İndir

Sürücü Firmware Dosyaları

Estun ED3L firmware dosyaları

1 dosya

ED3L 200V V110B8 388&385

ZIP

ZIP formatında indirilebilir teknik dosya.

ZIP 2 MB ED3L_200V_V110B8_388&385.zip
İndir

ED3L sahayolu dosyları

Estun ED3L fieldbus dosyaları

1 dosya

ed3l profinet gdsml

ZIP

ZIP formatında indirilebilir teknik dosya.

ZIP 9.87 KB ed3l_profinet_gdsml.zip
İndir

Kullanım Kılavuzları

Kablolama şemaları, parametreler ve hata kodları.

5 dosya

Estun Hata Kodları ve Çözümleri V2.03

PDF

PDF formatında indirilebilir teknik dosya.

PDF 366.43 KB Estun Hata Kodları ve Çözümleri V2.03.pdf
İndir

ESTUN Motion Control Products Brochure V2.6

PDF

PDF formatında indirilebilir teknik dosya.

PDF 3.7 MB ESTUN Motion Control Products Brochure_V2.6.pdf
İndir

ESTUN servo gain tuning

PDF

PDF formatında indirilebilir teknik dosya.

PDF 515.04 KB ESTUN servo gain tuning.pdf
İndir

Summa ED3L Series AC Servodrive Product Manual V1.08

PDF

PDF formatında indirilebilir teknik dosya.

PDF 15.37 MB Summa ED3L Series AC Servodrive Product Manual-V1.08.pdf
İndir

Summa ED3L Series AC Servodrive with Pulse References Product Manual V1.03

PDF

PDF formatında indirilebilir teknik dosya.

PDF 16.93 MB Summa ED3L Series AC Servodrive with Pulse References Product Manual-V1.03.pdf
İndir

3D ve 2D CAD Verileri

Pano yerleşimi için 3D STEP ve EPLAN dosyaları.

24 dosya

ED3x 08 10AMx

DWG

DWG formatında indirilebilir teknik dosya.

DWG 464.22 KB ED3x-08-10AMx.dwg
İndir

ED3x 08 10AMx

STEP

STEP formatında indirilebilir teknik dosya.

STEP 35.12 MB ED3x-08-10AMx.STEP
İndir

ED3x 08 10Axx

DWG

DWG formatında indirilebilir teknik dosya.

DWG 471.12 KB ED3x-08-10Axx.dwg
İndir

ED3x 08 10Axx

STEP

STEP formatında indirilebilir teknik dosya.

STEP 29.02 MB ED3x-08-10Axx.STEP
İndir

ED3x 10 15DMx

DWG

DWG formatında indirilebilir teknik dosya.

DWG 434.58 KB ED3x-10-15DMx.dwg
İndir

ED3x 10 15DMx

STEP

STEP formatında indirilebilir teknik dosya.

STEP 30.56 MB ED3x-10-15DMx.STEP
İndir

ED3x 10 15Dxx

DWG

DWG formatında indirilebilir teknik dosya.

DWG 455.15 KB ED3x-10-15Dxx.dwg
İndir

ED3x 10 15Dxx

STEP

STEP formatında indirilebilir teknik dosya.

STEP 22.43 MB ED3x-10-15Dxx.STEP
İndir

ED3x 15 20AMx

DWG

DWG formatında indirilebilir teknik dosya.

DWG 453.87 KB ED3x-15-20AMx.dwg
İndir

ED3x 15 20AMx

STEP

STEP formatında indirilebilir teknik dosya.

STEP 29.31 MB ED3x-15-20AMx.STEP
İndir

ED3x 15 20Axx

DWG

DWG formatında indirilebilir teknik dosya.

DWG 469.46 KB ED3x-15-20Axx.dwg
İndir

ED3x 15 20Axx

STEP

STEP formatında indirilebilir teknik dosya.

STEP 33.43 MB ED3x-15-20Axx.STEP
İndir

ED3x 20 30DMx

DWG

DWG formatında indirilebilir teknik dosya.

DWG 429.54 KB ED3x-20-30DMx.dwg
İndir

ED3x 20 30DMx

STEP

STEP formatında indirilebilir teknik dosya.

STEP 28.85 MB ED3x-20-30DMx.STEP
İndir

ED3x 20 30Dxx

DWG

DWG formatında indirilebilir teknik dosya.

DWG 449.39 KB ED3x-20-30Dxx.dwg
İndir

ED3x 20 30Dxx

STEP

STEP formatında indirilebilir teknik dosya.

STEP 22.56 MB ED3x-20-30Dxx.STEP
İndir

ED3x 30 50A 50 75DMx

DWG

DWG formatında indirilebilir teknik dosya.

DWG 604.7 KB ED3x-30-50A-50-75DMx.DWG
İndir

ED3x 30 50A 50 75DMx

STEP

STEP formatında indirilebilir teknik dosya.

STEP 43.83 MB ED3x-30-50A-50-75DMx.STEP
İndir

ED3x 30 50A 50 75Dxx

DWG

DWG formatında indirilebilir teknik dosya.

DWG 626.42 KB ED3x-30-50A-50-75Dxx.dwg
İndir

ED3x 30 50A 50 75Dxx

STEP

STEP formatında indirilebilir teknik dosya.

STEP 28.79 MB ED3x-30-50A-50-75Dxx.STEP
İndir

ED3x A5 01 02 04AMx

DWG

DWG formatında indirilebilir teknik dosya.

DWG 410 KB ED3x-A5-01-02-04AMx.dwg
İndir

ED3x A5 01 02 04AMx

STEP

STEP formatında indirilebilir teknik dosya.

STEP 32.45 MB ED3x-A5-01-02-04AMx.STEP
İndir

ED3x A5 01 02 04Axx

DWG

DWG formatında indirilebilir teknik dosya.

DWG 411.2 KB ED3x-A5-01-02-04Axx.dwg
İndir

ED3x A5 01 02 04Axx

STEP

STEP formatında indirilebilir teknik dosya.

STEP 26.14 MB ED3x-A5-01-02-04Axx.STEP
İndir

ED3L ile Projenizi Hızlandırın

Makinenizin atalet hesaplamaları, uygun motor seçimi ve CODESYS haberleşme altyapısı için ONX Control mühendisleriyle görüşün.
